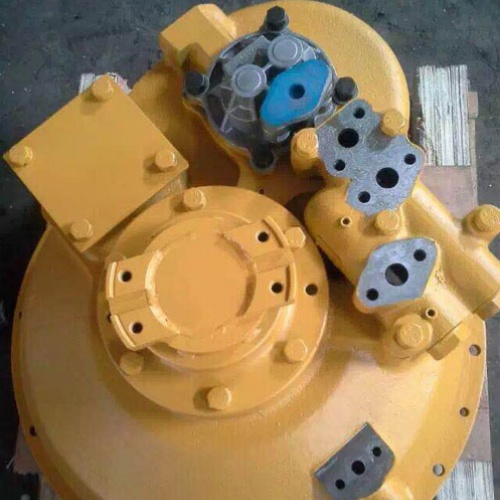

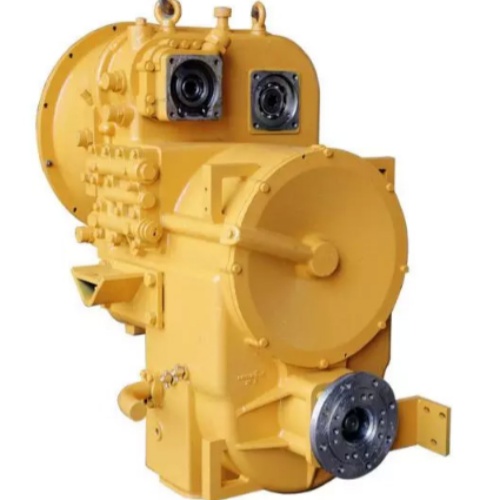

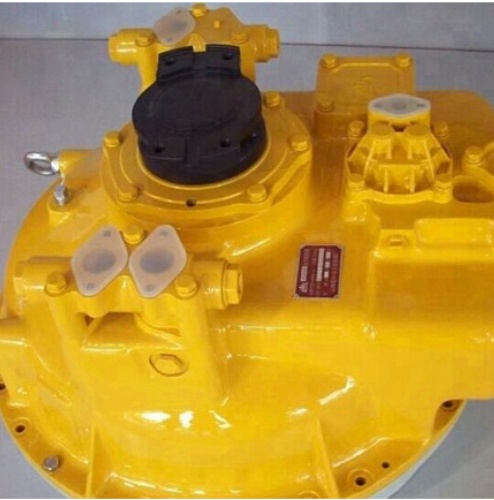

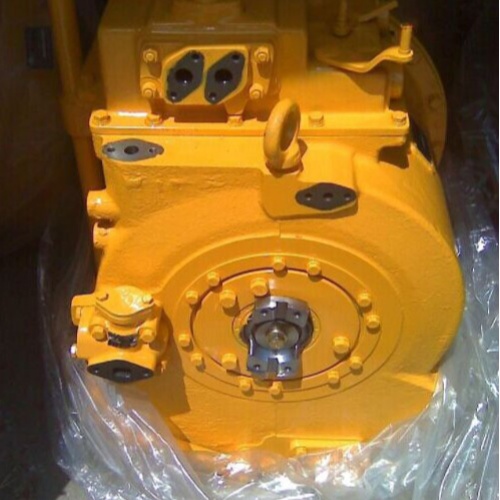

Shantui 175-13-00300 Гидротрансформатор в сборе Оригинал

Подробная информация о продукте

Структурный состав

Рабочее колесо: соединено с двигателем и является входным компонентом гидротрансформатора, преобразующим механическую энергию двигателя в кинетическую энергию жидкости.

Турбина: соединенная с выходным валом, она является выходным компонентом гидротрансформатора, преобразующим кинетическую энергию жидкости в выходную механическую энергию.

Статор: расположен между насосом и турбиной, увеличивает крутящий момент за счет изменения направления потока жидкости.

Узел блокировочной муфты: при определенных рабочих условиях рабочее колесо насоса и турбина могут быть соединены напрямую для достижения передачи 1:1 и повышения эффективности трансмиссии.

Задняя крышка: в основном выполняет функцию герметизации и защиты, а также обеспечивает поддержку при установке других компонентов.

Как это работает

Этап увеличения крутящего момента: Когда бульдозер запускается или работает на низкой скорости и высокой нагрузке, рабочее колесо насоса вращается с высокой скоростью, а турбина вращается с низкой скоростью. Жидкость образует определенное состояние потока между рабочим колесом насоса и турбиной. Направляющее колесо изменяет направление потока жидкости, делая крутящий момент на выходе турбины больше крутящего момента на входе рабочего колеса насоса, тем самым достигая увеличения крутящего момента.

Стадия сцепления: Когда скорость турбины достигает определенного уровня и приближается к скорости колеса насоса, гидротрансформатор переходит в состояние гидравлического сцепления. В это время поток жидкости между колесом насоса и турбиной в основном представляет собой циркуляционный поток, направляющее колесо не оказывает эффекта увеличения крутящего момента, а гидротрансформатор в основном играет роль передачи крутящего момента с высокой эффективностью передачи.

Стадия блокировки: Когда скорость турбины приближается к скорости насоса и достигает определенных условий, включается блокировочная муфта, чтобы напрямую соединить насос и турбину для достижения передачи 1:1. В это время гидротрансформатор имеет самую высокую эффективность трансмиссии, что может эффективно снизить расход топлива и повысить эффективность работы бульдозера.

Модель продукта и параметры: Возьмем в качестве примера гидротрансформатор Shantui YJ280, номинальная входная скорость составляет 2400 об/мин, номинальная входная мощность — 55 кВт, отношение крутящего момента K0=3,32 и максимальный КПД ηmax≥0,82.

Установка

Подготовка: Очистите гидротрансформатор и связанные с ним монтажные детали, подготовьте необходимые инструменты, такие как гаечные ключи, головки, штангенциркули, щупы и т. д., а также убедитесь, что рабочее место чистое и опрятное.

Проверка перед установкой: проверьте, все ли детали гидротрансформатора целы и нет ли дефектов, таких как повреждения, деформации, трещины и т. д.; проверьте, не изношены ли или не повреждены ли уплотнения, и своевременно замените их, если есть какие-либо проблемы; проверьте, целы ли соединительные болты, гайки и т. д. и нет ли каких-либо повреждений.

Этапы установки

Установите седло направляющего колеса: очистите корпус гидротрансформатора и положите его на ровную поверхность, проверьте вращающееся масляное уплотнение и масляное уплотнение О-типа, аккуратно вставьте седло направляющего колеса в корпус, обратите внимание на соответствие впускных и выпускных масляных отверстий, заблокируйте впускной и выпускной масляные клапаны и проверьте упругость пружины.

Установите раздаточную шестерню: поверните корпус на 180 градусов и положите его горизонтально, установите раздаточную шестерню и вставьте ее в гнездо направляющего колеса, затем аккуратно вставьте два подшипника 117 во внутреннее отверстие раздаточной шестерни и крыльчатки насоса.

Установите колесо насоса и подшипники: перед установкой колеса насоса и другого подшипника 117 добавьте моторное масло, слегка постучите по подшипнику, а затем переместите передаточную шестерню, чтобы проверить гибкость вращения, используйте инструменты, чтобы поднять передаточную шестерню вверх, чтобы она плотно соприкасалась с нижней поверхностью колеса насоса и двумя торцевыми поверхностями подшипника, затем затяните болты 14-M8X30.

Установите направляющее колесо: перед установкой направляющего колеса обрежьте заусенцы на шлицах, а после установки установите стопорное кольцо в гнездо направляющего колеса, чтобы ограничить его осевое смещение.

Установите узел турбины: вставьте подшипник 113 в заднее отверстие турбины второй ступени и используйте стопорное кольцо, чтобы предотвратить осевое перемещение турбины второй ступени. Затем осторожно вставьте его в кожух турбины первой ступени и вращайте турбину второй ступени, чтобы проверить ее гибкость. Наконец, установите турбину первой ступени в кожух турбины первой ступени и осторожно вставьте каждый пружинный штифт. Установите узлы турбины первой и второй ступени в колесо крышки, установите масляное уплотнение O-типа на торец колеса крышки и используйте инструменты, чтобы поднять его в узел гидротрансформатора.

Проверка после установки: проверьте, надежно ли установлен гидротрансформатор, затянуты ли соединительные болты и нет ли помех между компонентами; проверьте, правильно ли установлены уплотнения и нет ли риска утечки; вручную поверните гидротрансформатор, чтобы проверить, легко ли он вращается.

Распространенные ошибки

Температура масла слишком высокая

Причины: Слишком низкий уровень трансмиссионного масла; слишком низкий уровень воды в системе охлаждения; засорены или слишком загрязнены масляная трубка и охладитель; гидротрансформатор слишком долго работает в диапазоне низкого КПД; ослаблены крепежные винты рабочего колеса; подшипник ослаблен или поврежден; встроенный гидротрансформатор заблокирован из-за заклинивания обгонной муфты; при сборке направляющего колеса отсутствуют детали механизма обгонной муфты.

Метод устранения неисправностей: немедленно остановите автомобиль и дайте двигателю поработать на холостом ходу, проверьте, нет ли утечек в системе охлаждения, заполнен ли бак водой, проверьте уровень масла в трансмиссии, отрегулируйте машину так, чтобы гидротрансформатор работал в зоне высокой эффективности, проверьте температуру масляной трубы и охладителя и устраните засор, слейте небольшое количество масла, чтобы проверить, нет ли в нем металлического порошка, и проверьте, правильно ли работает направляющее колесо.

Давление подачи масла слишком низкое

Причины: Недостаточная подача масла, уровень масла ниже плоскости всасывающего отверстия; масляный трубопровод протекает или засорен; слишком много масла поступает в трансмиссию; впускной масляный трубопровод или масляный фильтр засорены; гидравлический насос сильно изношен или поврежден; всасывающий фильтр установлен неправильно; масло вспенивается; впускные и выпускные клапаны давления не могут быть закрыты или жесткость пружины снижена.

Метод устранения неисправностей: проверьте уровень масла, масляную трубу, масляный фильтр, гидравлический насос, масляный всасывающий фильтр, качество масла, а также впускные и выпускные клапаны давления, и выполните соответствующий ремонт или замену.

Утечка масла

Причина: Соединительные болты между задней крышкой гидротрансформатора и шарниром крыльчатки, а также между крыльчаткой и ступицей колеса ослаблены или уплотнения изношены или повреждены.

Метод устранения неисправностей: запустите двигатель, чтобы проверить место утечки масла, затяните соединительные болты или замените уплотнительное кольцо.

Послепродажное обслуживание

Ремонтные услуги: Shantui обычно располагает профессиональной командой послепродажного обслуживания с богатым опытом и знаниями в области ремонта, которая может быстро и точно диагностировать и устранять неисправности гидротрансформатора. Мы можем предоставить услуги по техническому обслуживанию «от двери до двери», чтобы сократить время простоя оборудования. В случае некоторых сложных неисправностей гидротрансформатор также можно отправить обратно в профессиональную ремонтную мастерскую для ремонта.

Поставка деталей: У нас есть комплексная система поставок деталей, которая позволяет своевременно поставлять различные оригинальные детали для гидротрансформаторов, гарантировать качество и совместимость деталей, а также гарантировать надежную работу гидротрансформатора после ремонта.

Гарантия качества: Новые продукты гидротрансформатора, как правило, поставляются с определенным гарантийным сроком. В течение гарантийного срока, если неисправность возникает из-за проблем с качеством продукта, они могут быть отремонтированы или заменены бесплатно.

Техническая поддержка: предоставление технических консультационных услуг клиентам, ответы на их вопросы по использованию и обслуживанию гидротрансформаторов, а также регулярные посещения клиентов для ознакомления с использованием оборудования и предоставления необходимых технических рекомендаций.

Ниже приведены подробные этапы установки гидротрансформатора бульдозера Shantui. В процессе установки обязательно строго следуйте рабочим процедурам, чтобы обеспечить качество установки и безопасность оборудования:

Подготовка к установке

Уборка места установки: выберите чистое, просторное, ровное и хорошо проветриваемое рабочее место, удалите с земли мусор, масло и пыль и убедитесь, что ничто не мешает процессу установки.

Подготовка инструментов: Подготовьте различные инструменты, необходимые для установки, такие как гаечные ключи разных спецификаций, головки, отвертки, домкраты, подъемное оборудование (такое как ручные тали, краны и т. д.), штангенциркули, щупы, динамометрические ключи и т. д. Одновременно подготовьте чистящие средства, такие как чистая ткань, чистящее средство и т. д., а также необходимое количество смазочных материалов (например, консистентной смазки, моторного масла) и герметиков.

Проверка деталей: проведите комплексную проверку гидротрансформатора и связанных с ним компонентов, чтобы убедиться в целостности всех деталей и отсутствии дефектов, таких как деформация, трещины, износ и т. д. Проверьте, не изношены ли или не повреждены ли уплотнения (например, уплотнительные кольца, сальники и т. д.). Если есть какие-либо проблемы, замените их вовремя. Проверьте комплектность соединительных болтов, гаек и других стандартных деталей, а также правильность их спецификаций.

Очистка оборудования: используйте чистящее средство и чистую ткань для тщательной очистки всех деталей гидротрансформатора, включая насосное колесо, турбину, направляющее колесо, узел блокировочной муфты, заднюю крышку и т. д., чтобы удалить масло, ржавчину и загрязнения с поверхности. Одновременно очистите детали бульдозера, соединенные с гидротрансформатором, такие как корпус маховика двигателя, выходной вал и т. д., чтобы поверхность установки была чистой и ровной.

Установить гидротрансформатор на корпус маховика двигателя.

Подъем гидротрансформатора: Используйте соответствующее подъемное оборудование, чтобы плавно поднять гидротрансформатор и медленно переместить его в зону расположения кожуха маховика двигателя. Во время подъема обращайте внимание на центр тяжести гидротрансформатора, чтобы обеспечить безопасность подъема и избежать столкновений и повреждений.

Совместите установочный штифт: совместите входной вал гидротрансформатора с центральным отверстием маховика двигателя и обратите внимание на совмещение отверстия установочного штифта на гидротрансформаторе с установочным штифтом на корпусе маховика двигателя. Осторожно опустите гидротрансформатор так, чтобы установочный штифт вошел в отверстие для установочного штифта, что обеспечит точное положение гидротрансформатора.

Установите соединительные болты: Используйте подходящий гаечный ключ для установки соединительных болтов между гидротрансформатором и корпусом маховика двигателя. Затягивайте болты постепенно по диагонали, чтобы гарантировать, что момент затяжки болтов будет равномерным и достигнет указанного значения крутящего момента (см. руководство по техническому обслуживанию бульдозера Shantui). При затягивании болтов используйте динамометрический ключ для измерения и обеспечения соответствия момента затяжки болтов требованиям.

Соедините выходной вал гидротрансформатора с входным валом коробки передач.

Установите муфту (если таковая имеется): Если для соединения гидротрансформатора и трансмиссии используется муфта, сначала установите один конец муфты на выходной вал гидротрансформатора, убедившись, что шпоночный паз муфты совмещен со шпонкой на выходном валу, а затем закрепите муфту болтами или другими крепежными приспособлениями.

Совместите входной вал: Совместите входной вал трансмиссии с выходным валом гидротрансформатора, обращая внимание на совмещение шлицов на входном валу с канавками шлицов на выходном валу гидротрансформатора. В процессе выравнивания можно использовать соответствующие инструменты (например, лом) для точной регулировки, чтобы гарантировать совпадение центральных линий двух валов.

Установите соединительные детали: Соедините входной вал трансмиссии и выходной вал гидротрансформатора и установите соответствующие соединительные детали, такие как болты, гайки, стопорные кольца и т. д., в соответствии с конкретным методом соединения. Также постепенно затягивайте соединительные болты по диагонали, чтобы обеспечить надежное соединение и достичь указанного момента затяжки.

Установите линию смазки гидротрансформатора.

Очистите трубопровод: используйте чистящее средство и чистую ткань для очистки впускных и выпускных труб смазочного масла гидротрансформатора, чтобы гарантировать чистоту и отсутствие загрязнений внутри трубопровода. В то же время проверьте, не поврежден ли, не деформирован ли или не засорен ли трубопровод. Если есть какие-либо проблемы, отремонтируйте или замените их вовремя.

Соединительные трубопроводы: Подсоедините впускной и выпускной трубопроводы смазочного масла к соответствующим интерфейсам гидротрансформатора, обеспечив герметичность соединений и отсутствие утечек. При соединении труб можно использовать герметик или уплотнительные прокладки для усиления эффекта герметизации. После завершения соединения проверьте правильность направления трубопровода, отсутствие изгибов, перекручиваний или помех, а также своевременно устраните неполадки.

Установка других аксессуаров для гидротрансформатора

Установите радиатор (если имеется): Если гидротрансформатор оснащен отдельным радиатором, установите радиатор в подходящем месте и подсоедините линию охлаждающей жидкости между радиатором и гидротрансформатором. Убедитесь, что трубопроводы охлаждающей жидкости герметичны, нет утечек и охлаждающая жидкость течет в правильном направлении.

Установите датчики и жгуты проводов: Установите соответствующие датчики (например, датчик температуры масла, датчик давления масла и т. д.) и жгуты проводов в соответствии со структурой и функцией гидротрансформатора. Установите датчик в указанном месте и убедитесь, что соединение между датчиком и гидротрансформатором надежное, жгут проводов аккуратно уложен, а также нет повреждений, короткого замыкания или обрыва цепи. Подключите датчик к электрической системе бульдозера, чтобы обеспечить его правильную работу и точность передачи сигнала.

Проверка и отладка после установки

Проверка внешнего вида: Проведите комплексную проверку внешнего вида установленного гидротрансформатора, чтобы проверить, надежно ли установлены все соединительные детали, затянуты ли болты, правильно ли установлены уплотнения, надежно ли подсоединены трубки и аккуратно ли уложен жгут проводов. Проверьте, нет ли других компонентов или препятствий, мешающих гидротрансформатору. Если есть какие-либо проблемы, устраните их немедленно.

Проверка вращения: вручную проверните входной или выходной вал гидротрансформатора, чтобы проверить, вращается ли гидротрансформатор гибко и нет ли каких-либо ненормальных условий, таких как заедание или ненормальный шум. Если вращение не плавное, это может быть связано с неправильной установкой или помехами между компонентами, что требует дополнительной проверки и регулировки.

Добавьте смазочное масло: В соответствии с инструкцией по эксплуатации бульдозера Shantui добавьте необходимое количество смазочного масла в гидротрансформатор. При добавлении смазочного масла обращайте внимание на модель и характеристики смазочного масла, чтобы убедиться, что оно соответствует требованиям. После заливки проверьте, находится ли уровень смазочного масла в указанном диапазоне.

Отладка и запуск: После завершения вышеуказанных работ по проверке и подготовке запустите бульдозер, дайте двигателю поработать некоторое время на холостом ходу и понаблюдайте за рабочим состоянием гидротрансформатора. Проверьте, соответствуют ли норме давление и температура смазочного масла, нет ли утечек и нет ли в гидротрансформаторе ненормальных шумов или вибраций. При обнаружении какой-либо проблемы следует немедленно остановить машину для проверки, найти причину и устранить ее. В процессе отладки можно постепенно увеличивать частоту вращения двигателя и нагрузку для дальнейшей проверки производительности и стабильности работы гидротрансформатора.
