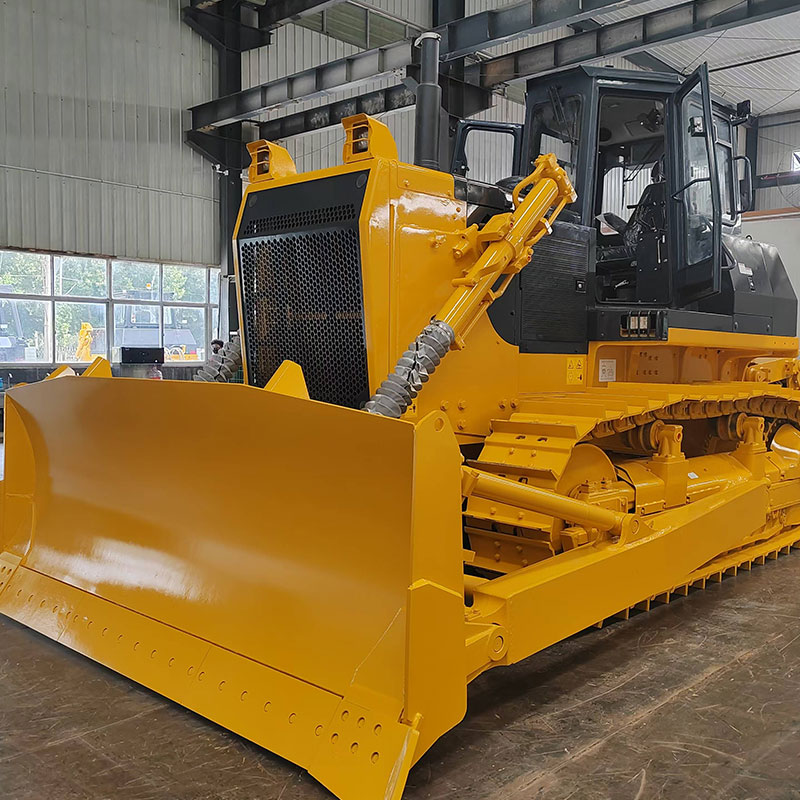

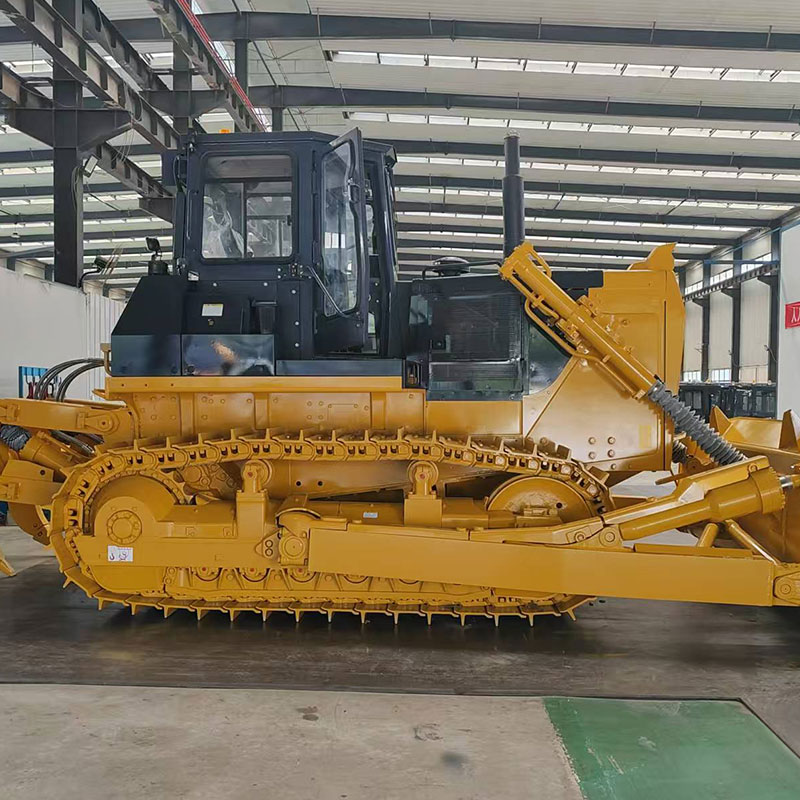

Гусеничный бульдозер SD22
1.Сильная мощность: двигатель National III, промежуточное охлаждение, турбонаддув, высокий крутящий момент, низкий расход топлива, долговечная радиальная система впуска.
2.Эффективная трансмиссия: Гидротрансформатор + переключение передач, двухступенчатая прямая передача, широкий диапазон эффективности.
3.Удобное управление: Эргономичный дизайн, простота управления, точный электронный дроссель, просторная шестигранная кабина, широкий обзор, FOPS/ROPS опционально.
4.Универсальное управление: Несколько типов лопат, рыхлителей и тяговых рам для различных условий.
5.Простота обслуживания: Большое боковое ограждение, высокая электрозащита, внешние точки смазки для быстрого обслуживания.
6.Устойчивое шасси: Шасси Shantui, длинное заземление, высокий клиренс, устойчивость и прочность для сложных условий.
Представление продукта
SD22 оснащен двигателями Cummins или Weichai national three, воздушно-воздушное охлаждение + турбонаддув, сильная мощность, низкий расход топлива, радиальное уплотнение системы забора воздуха для увеличения срока службы. Оснащен гидротрансформатором и коробкой передач powershift, двухступенчатая прямая передача, высокая эффективность и стабильность.
Эргономичный дизайн, простота управления, некоторые модели оснащены дроссельной заслонкой с электронным управлением, более точной и удобной. Просторная шестигранная кабина с широким обзором и опциональной системой FOPS/ROPS для обеспечения безопасности. Различные виды лопат, рыхлителей и буксировочных рам доступны для адаптации к различным условиям работы.
Удобное техническое обслуживание, легко открывающаяся боковая крышка, высокая степень защиты электрической системы, внешняя точка смазки для повышения эффективности технического обслуживания. Шасси Shantui прочное и долговечное, с длинным заземлением, высоким дорожным просветом, плавным ходом, сильной проходимостью, способно работать в сложных условиях.
параметры
Пункт | Стандарт SD22 | SD22 Угольник нажимного типа | SD22 Пустыня | SD22 тип лесозаготовки | SD22 Санитария | SD22 Тип водно-болотных угодий | SD22 Rock |
Длина*Ширина*Высота (мм) (без фиксатора) | 5495*3725*3406 | 6060*4200*3702 | 5475*4200*3402 | 5495*3725*3580 | 6290*4365*3745 | 6290*4365*3445 | 5495*3725*3402 |
Длина*Ширина*Высота (мм) (с ослабителем) | 6464*3725*3402 | 7029*4200*3702 | 6464*3725*3402 | 6464*3725*3402 | / | / | |
Общее количество используемого материала (T) (без ослабителя) | 23.4 | 24 | 24.6 | 24.7 | 26 | 25.7 | 23.6 |
Модель двигателя | NT855-C280S10 | ||||||
Тип | Рядный, с водяным охлаждением, четырехтактный, верхнеклапанный, прямой впрыск, турбонаддув | ||||||
Мощность/скорость (кВт/об/мин) | 175/1800 | ||||||
Номинальная скорость (об/мин) | 1800 | ||||||
Мощность нетто на маховике (кВт) | 162 | ||||||
Рабочий объем (л) | 14 | ||||||
Число цилиндров*отверстие цилиндра*ход поршня (мм) | 6*139.7*152.4 | ||||||
Коэффициент запаса двигателя | ＞1.34 | ||||||
Минимальный расход топлива (г/кВт.ч) | 205 | ||||||
Максимальный крутящий момент двигателя (Н.м/об/мин) | 1030/1800 | ||||||
Режим запуска | 24V, 11Kw, запуск двигателя | ||||||
Топливная система | Насос PT, верхнеклапанный прямой впрыск | ||||||
Аккумулятор | 24V(12*2) | ||||||
Сухой, горизонтальный с воздушным пылесборником | |||||||
Преобразователь крутящего момента | Трехэлементный, одноступенчатый, однофазный | ||||||
Трансмиссия | Три передачи вперед, три передачи назад; ручное управление, гидравлическое переключение; планетарные передачи, многодисковое сцепление | ||||||
Рулевое управление Сцепление | Мокрое, многодисковое; подпружиненное, нормально сцепленное, гидравлически отключаемое; ручное управление, гидравлическое управление; экономия труда, полное и надежное отключение | ||||||
Рулевой тормоз | Мокрый тип, ременной тип; прямое сцепление; гидравлический усилитель, управление рулевым и тормозным механизмом, управление педалью | ||||||
Центральный привод | Спирально-конический редуктор, первичное понижение, повышенный крутящий момент; смазка разбрызгиванием, высокая надежность, низкий уровень шума | ||||||
Конечная передача | Двухступенчатая цилиндрическая передача замедления, смазка разбрызгиванием; звездочка принимает инкрустированную структуру зубчатого блока, легко разбирается и обслуживается. | ||||||
Длина заземления (мм) | 2730 | 2730 | 3050 | 2730 | 3480 | 3480 | 2730 |
Удельное давление заземления (МПа) | 0.077 | 0.077 | 0.077 | 0.077 | 0.041 | 0.041 | 0.077 |
Производительность подъема (°) | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
Количество опорных пластин (с каждой стороны) | 38 | 38 | 41 | 38 | 45 | 45 | 38 |
Ширина гусеничной плиты (мм) | 560 | 660 | 660 | 610 | 910 | 910 | 560 |
Тип гусеничной плиты | Одинарная гусеничная передача в сборе | Одинарная гусеничная передача в сборе | Одинарная гусеничная передача в сборе | Одинарная гусеничная передача в сборе | Собранные круглые треугольные зубья | Собранные круглые треугольные зубья | Одинарная гусеничная передача в сборе |
Межосевое расстояние гусеницы (мм) | 2000 | 2000 | 2000 | 2000 | 2250 | 2250 | 2000 |
Шаг секции гусеничной цепи (мм) | 216 | 216 | 216 | 216 | 216 | 216 | 216 |
Количество тяговых колес (на сторону) | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Количество опорных колес (с каждой стороны) | 6 (4 одноместных и 2 двухместных) | 6 (4 одноместных и 2 двухместных) | 7 (4 одноместных и 3 двухместных) | 6 (4 одноместных и 2 двухместных) | 8 (5 одноместных и 3 двухместных) | 8 (5 одноместных и 3 двухместных) | 6 (4 одноместных и 2 двухместных) |
Тип подвески | Сбалансированная балка, восьмилучевой, полужесткий механизм подвески | ||||||
Натяжное устройство | Натяжение смазочного цилиндра | ||||||
Тип лопаты | Прямая наклонная лопата, угловая лопата, полу-U лопата, U-образная лопата | шпатель | Прямая наклонная лопата | Прямая наклонная лопата, угловая лопата, полу-U лопата, U-образная лопата | санитарная лопата | Болотная лопата с прямым наклоном | скальный совок |
Длина*Высота (мм) | Прямая наклонная лопата: 3725*1315 | 4200*1315 | 3725*1315 | Прямая наклонная лопата: 3725*1315 | 4365*1885 | 4365*1285 | 3725*1315 |
Угловая лопата: 4365*055 | Угловая лопата: 4365*055 | ||||||
Половина U-образной лопаты: 3725*1374 | Половина U-образной лопаты: 3725*1374 | ||||||
U-образная лопата: 3800*1343 | U-образная лопата: 3800*1343 | ||||||
Вместимость лопаты (м³) | Прямая лопата 6,4; Угловая лопата 4,7; Полу U-образная лопата: 7,0; U-образная лопата: 7,5 | 9 | 6.4 | Прямая лопата 6,4; Угловая лопата 4,7; Полу U-образная лопата: 7,0; U-образная лопата: 7,5 | 12 | 6.8 | 6.4 |
Высота подъема лопаты (мм) | 1210 | 1210 | 1210 | 1210 | 1330 | 1330 | 1210 |
Глубина лопаты（мм) | 540 | 540 | 540 | 540 | 550 | 550 | 540 |
Максимальный наклон ножа лопаты（мм) | Прямая 735; Половина U-образной лопаты: 755; U-образная лопата: 755 | 755 | 735 | Прямая 735; Половина U-образной лопаты: 755; U-образная лопата: 755 | 735 | 735 | 735 |

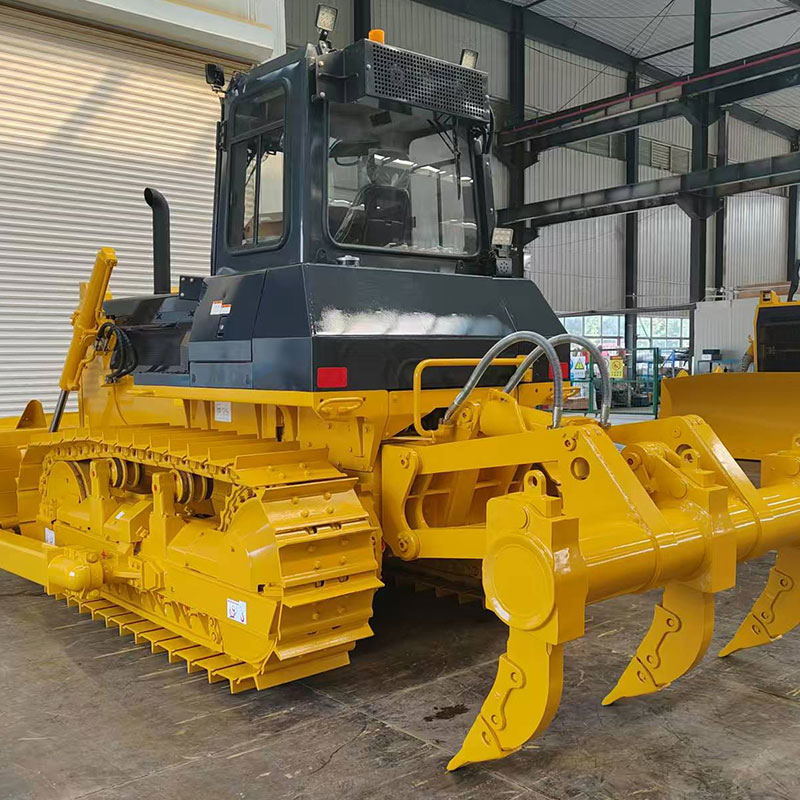

Тип рыхлителя | Параллелограмм, съемный и регулируемый | Параллелограмм, съемный и регулируемый | / | Параллелограмм, съемный и регулируемый | / | / | Параллелограмм, съемный и регулируемый |
Количество рыхлящих зубьев | Одинарный/тройной зубчатый | Одинарный/тройной | / | Одинарный/тройной зубчатый | / | / | Одинарный/тройной |
Глубина рыхления почвы (мм) | Одинарный 695; Тройной 666 | Одинарный 695; Тройной 666 | / | Одинарный 695; Тройной 666 | / | / | Одинарный 695; Тройной 666 |
Высота подъема рыхлителей (мм) | Одинарный зуб 515; тройной зуб 555 | Одинарный 515; Тройной 555 | / | Одинарный зуб 515; тройной зуб 555 | / | / | |
Скорость движения (км/ч) Скорость движения каждой передачи (км/ч) Рабочее давление (МПа) | F1:0-3.6 | F1:0-3.6 | F1:0-3.6 | F1:0-3.6 | F1:0-3.6 | F1:0-3.6 | F1:0-3.6 |
F2:0-6.5 | F2:0-6.5 | F2:0-6.5 | F2:0-6.5 | F2:0-6.5 | F2:0-6.5 | F2:0-6.5 | |
F3:0-11.2 | F3:0-11.2 | F3:0-11.2 | F3:0-11.2 | F3:0-11.2 | F3:0-11.2 | F3:0-11.2 | |
Тип гидравлического насоса Расход (л/мин/об/мин) Тип манипуляционного клапана | R1:0-4.3 | R1:0-4.3 | R1:0-4.3 | R1:0-4.3 | R1:0-4.3 | R1:0-4.3 | R1:0-4.3 |
R2:0-7.7 | R2:0-7.7 | R2:0-7.7 | R2:0-7.7 | R2:0-7.7 | R2:0-7.7 | R2:0-7.7 | |
R3:0-13.2 | R3:0-13.2 | R3:0-13.2 | R3:0-13.2 | R3:0-13.2 | R3:0-13.2 | R3:0-13.2 | |
Цилиндр подъема (диаметр цилиндра*диаметр штока*ход*количество) | 14 | ||||||
Цилиндр наклона (диаметр цилиндра*диаметр штока*ход*количество) | Шестеренные насосы | ||||||
Цилиндр ослабления (отверстие цилиндра*отверстие штока*ход*количество) | 262 | ||||||
Емкость бака для дизельного топлива (л) | Тип ручного золотника | ||||||
Емкость бака для рабочего масла (л) | 120*70*1043*2 | 120*70*1043*2 | 120*70*1043*2 | 120*70*1043*2 | 120*70*1043*2 | 120*70*1043*2 | 120*70*1043*2 |
Емкость масляного поддона двигателя (л) | 200*90*130*1 | 200*90*130*1 | 200*90*130*1 | 200*90*130*1 | 200*90*130*1 | 200*90*130*1 | 200*90*130*1 |
Емкость бака заднего моста (л) | 225*90*540*1(три зуба) | 225*90*540*1(три зуба) | / | 225*90*540*1(три зуба) | / | / | 225*90*540*1(три зуба) |
Объем коробки конечных передач (на каждую сторону) (л) | 450L | ||||||
Объем радиатора (л) | 110L | ||||||
Вместимость лопаты (м³) | 45L | ||||||
Высота подъема лопаты (мм) | 122L | ||||||
Глубина лопаты（мм) | 41L слева и справа | ||||||
Максимальный наклон ножа лопаты（мм) | 79L | ||||||

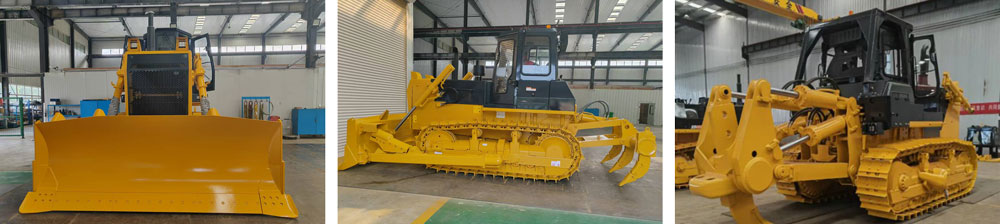

Выставочные шкафы
