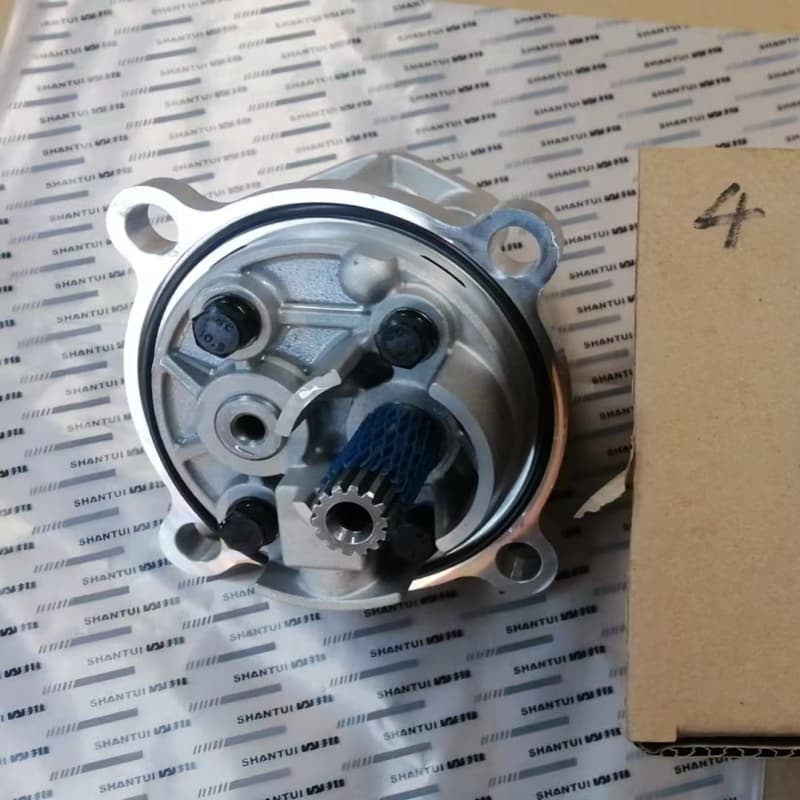

Shantui 175-13-23500 Преобразователь Масляный возвратный насос

Представление продукта

Основная информация

Применение: Используется для Shantui SD22 для рециркуляции масла в гидротрансформаторе в масляный бак для обеспечения нормальной работы гидротрансформатора.

Приспособляемость: Специально разработан для гидротрансформатора Shantui SD22, адаптирован к гидравлической системе всей машины, установочные размеры и интерфейсы такие же, как у оригинального автомобиля, и может быть непосредственно заменен.

Параметры работы

Скорость: подходит для скорости двигателя Shantui SD22 и может стабильно работать при различных скоростях.

Объем перекачки: может удовлетворить потребность в возврате масла гидротрансформатора, конкретное значение зависит от модели.

Преимущество продукта

Эффективный возврат масла: крыльчатка оптимизирована для эффективного возврата масла даже на низких скоростях, предотвращая нагрев гидротрансформатора и снижение эффективности из-за скопления масла.

Стабильность и надежность: высокая точность изготовления и плотная сборка, плавная работа, низкий уровень вибрации и шума, мало отказов при длительной работе с высокой интенсивностью.

Высокая прочность: основные компоненты изготовлены из износостойких и коррозионностойких материалов, таких как корпус насоса из алюминиевого сплава и рабочее колесо из специальной легированной стали, которые устойчивы к эрозии примесей масла и имеют длительный срок службы.

Энергосбережение и снижение потребления: оптимизированная структура и принцип работы позволяют удовлетворить потребность в возврате нефти при одновременном снижении энергопотребления и расхода топлива.

Процесс производства

Технология обработки: использование технологии прецизионного производства для обеспечения точного размера корпуса насоса, рабочего колеса и других компонентов для обеспечения стабильной работы.

Проверка качества: строгий контроль качества и проверка ключевых показателей производительности для обеспечения качества продукции.

Послепродажная гарантия

Предоставляем гарантию, технические консультации и быструю поставку запчастей, бесплатный ремонт или замену при возникновении проблем в течение гарантийного срока.

Подробная документация по установке возвратного масляного насоса бульдозера

1. Подготовка перед установкой

1. Подготовка инструмента

Подготовьте гаечные ключи разных спецификаций, такие как накидные, рожковые и торцевые ключи, для снятия и установки болтов и гаек.

Подготовьте отвертки (крестовую и плоскую) для возможных работ по откручиванию и установке винтов.

Подготовьте плоскогубцы, например, острогубцы для захвата мелких деталей и плоскогубцы с подвижным соединением для захвата более крупных деталей.

Подготовьте герметик для герметизации соединений маслопроводов и других деталей, чтобы предотвратить утечку масла.

Подготовьте чистящие средства, например, специальные масляные очистители, для очистки мест установки и масляных труб.

Подготовьте динамометрический ключ для точного контроля момента затяжки болтов, чтобы обеспечить надежность установки и соответствие стандартам.

(II) Проверка принадлежностей и оборудования

Внимательно проверьте модель насоса возврата масла, чтобы убедиться, что она соответствует модели бульдозера. Например, для бульдозера Shantui SD16 требуется соответствующая модель насоса возврата масла.

Проверьте, нет ли на возвратном масляном насосе каких-либо повреждений внешнего вида, например, трещин или песчаных раковин на корпусе насоса, деформировано ли рабочее колесо и т. д.

Проверьте комплектность соответствующих принадлежностей, включая прокладки, уплотнительные кольца, соединительные болты, масляные трубки и т. д.

Проверьте, не изношены ли, не деформированы, не повреждены ли прокладка и уплотнительное кольцо и т. д. Если это так, замените их вовремя.

3. Обеспечение безопасности и подготовка места

Во избежание травм во время работы используйте средства индивидуальной защиты, такие как защитные каски, защитные перчатки, защитную обувь и т. д.

Выберите ровное, твердое и открытое место для парковки бульдозера и убедитесь, что вокруг нет никаких препятствий для удобства работы.

Установите предупреждающие знаки по всему объекту, чтобы предотвратить проникновение посторонних лиц и обеспечить безопасное выполнение монтажных работ.

(IV) Отключение питания оборудования и подготовка к демонтажу старого насоса

Выключите двигатель бульдозера, включите ручной тормоз и убедитесь, что оборудование остановлено.

Отсоедините отрицательную клемму аккумулятора, чтобы предотвратить случайное включение питания во время установки.

Отметьте положение соединения масляной трубы, положение крепежных болтов и т. д. старого возвратного масляного насоса, чтобы облегчить последующую установку нового насоса.

2. Снимите старый насос возврата масла.

1. Слив гидравлического масла

Установите подходящую емкость для сбора масла под старый возвратный насос масла, чтобы предотвратить утечку гидравлического масла на землю.

Найдите масляную трубку, подключенную к старому возвратному масляному насосу, медленно открутите гайку соединения масляной трубки и слейте гидравлическое масло из масляной трубки в емкость для сбора масла. Во время процесса слива будьте осторожны, чтобы избежать разбрызгивания гидравлического масла. Если в масляной трубке есть давление, сначала осторожно ослабьте гайку, дайте давлению медленно сброситься, а затем полностью открутите ее.

(II) Удаление масляных труб

С помощью гаечного ключа открутите все гайки крепления масляной трубы, подсоединенные к старому возвратному масляному насосу, и осторожно снимите масляную трубу. Для некоторых соединений, которые трудно разобрать, можно распылить разрыхлитель перед разборкой, но будьте осторожны, чтобы разрыхлитель не попал на другие точные детали.

После снятия масляной трубы немедленно закройте заглушкой место соединения масляной трубы и место соединения возвратного масляного насоса, чтобы предотвратить попадание пыли и загрязнений.

(III) Снимите крепежные болты.

Используйте подходящий гаечный ключ, чтобы открутить болты, которые крепят старый насос возврата масла. Эти болты обычно распределены по монтажному кронштейну насоса возврата масла.

Постепенно ослабляйте болты по диагонали, чтобы избежать повреждения или деформации возвратного масляного насоса из-за неравномерного усилия. На заржавевшие или слишком затянутые болты сначала распылите средство для ослабления и подождите некоторое время, прежде чем откручивать их.

(IV) Снимите старый насос возврата масла.

После снятия всех крепежных болтов и масляных трубок осторожно снимите старый масляный возвратный насос с монтажного кронштейна и поместите его в безопасное место.

Проверьте монтажный кронштейн старого возвратного масляного насоса, очистите поверхность кронштейна от масла, загрязнений и остатков герметика, а также убедитесь, что монтажный кронштейн ровный, чистый, без повреждений и деформаций.

3. Установите новый насос возврата масла.

(I) Установите насос возврата масла на кронштейн.

Установите новый возвратный масляный насос на монтажный кронштейн, совместив монтажные отверстия.

Установите соединительные болты, но не затягивайте их полностью, чтобы обеспечить возможность последующей регулировки положения возвратного масляного насоса.

(II) Подсоединение масляной трубы

Подсоедините масляную трубку к новому возвратному масляному насосу в соответствии с ранее нанесенной маркировкой.

Нанесите необходимое количество герметика на соединения масляных труб, чтобы усилить герметизирующий эффект и предотвратить утечку масла.

Используйте гаечный ключ для затягивания гайки соединения масляной трубы, чтобы убедиться, что масляная труба надежно соединена. Будьте осторожны, чтобы не перетянуть ее, чтобы не повредить масляную трубу или соединение.

(III) Регулировка и фиксация возвратного масляного насоса

Используйте спиртовой уровень для проверки горизонтальности возвратного масляного насоса и поддерживайте его горизонтальность, регулируя затяжку соединительных болтов.

Проверьте зазор между насосом возврата масла и окружающими компонентами, чтобы убедиться, что насос возврата масла не мешает работе других компонентов.

С помощью динамометрического ключа затяните соединительные болты по одному в соответствии с указанным моментом затяжки. Затягивайте их постепенно по диагонали, чтобы обеспечить равномерное усилие затяжки каждого болта и надежное крепление возвратного масляного насоса.

4. Проверка и тестирование после установки

1. Внешний осмотр

Проверьте правильность и надежность всех соединений масляных трубок, а также отсутствие ослабления, перекручивания или неправильного соединения.

Проверьте правильность монтажного положения возвратного масляного насоса и надежность его крепления к монтажному кронштейну.

Проверьте, равномерно ли нанесен герметик, нет ли его пропусков или чрезмерных переливов.

2. Стресс-тестирование

Подключите отрицательную клемму аккумулятора, запустите двигатель бульдозера и дайте ему поработать на холостом ходу.

Используйте профессиональное оборудование для проверки давления, подключитесь к выходному трубопроводу возвратного масляного насоса и проверьте выходное давление возвратного масляного насоса.

Наблюдайте, находится ли значение давления в пределах технических параметров, указанных для оборудования. Если нет, проверьте, нет ли неисправностей в обратном масляном насосе, предохранительном клапане, масляной трубе и других компонентах, и выполните соответствующие регулировки или ремонт.

(III) Проверка на герметичность

При работающем двигателе внимательно проверьте, нет ли утечки масла в местах соединения возвратного масляного насоса с масляной трубкой, на поверхности соединения корпуса насоса и т. д.

При обнаружении утечки масла немедленно остановите машину и выясните причину утечки. Причинами могут быть поврежденное уплотнение, неправильная установка, ослабленные болты и т. д. Отремонтируйте или переустановите в зависимости от конкретных проблем.

(IV) Проверка звука операции

Прислушайтесь к звуку работы возвратного масляного насоса. В нормальных условиях он должен издавать ровный и гладкий звук.

Если вы слышите необычный шум, такой как резкое трение, удар или вибрация, это может быть вызвано повреждением подшипника, ослабленным рабочим колесом или попаданием посторонних предметов в машину. Вам необходимо немедленно остановить машину, чтобы проверить и устранить неисправность.
