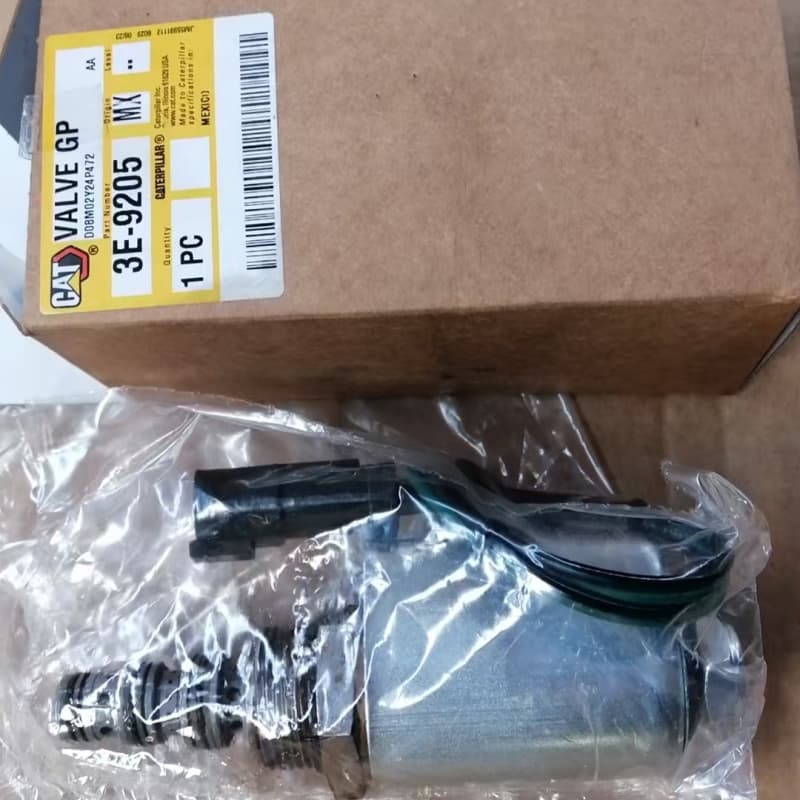

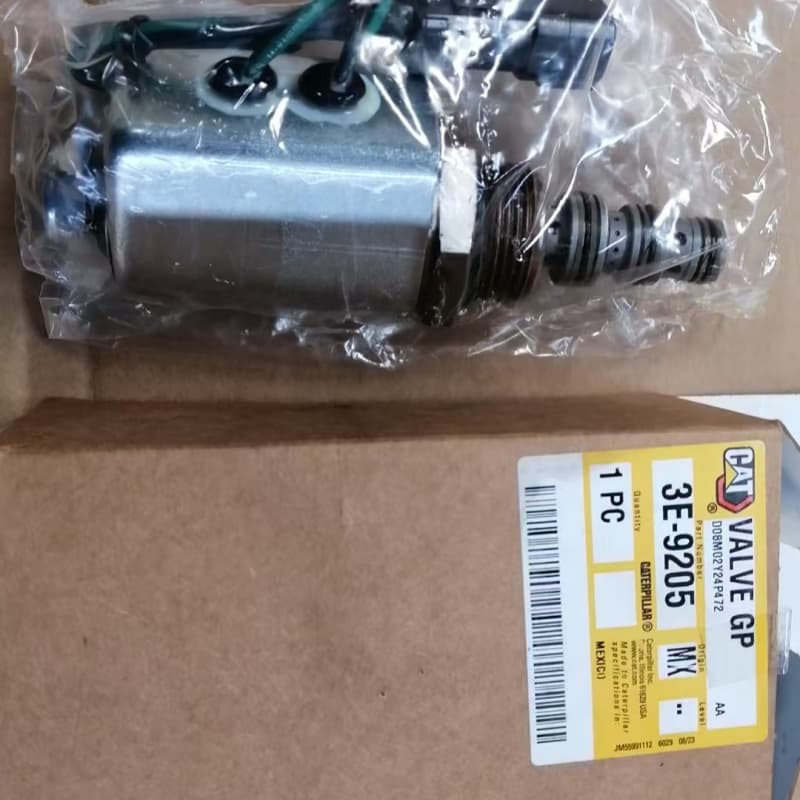

Caterpillar 3E-9205 Электромагнитный клапан в сборе D7R D6R

Основная информация

Марка: Caterpillar.

Некоторые модели: 186-1525, 398-0940, 3E-6424, 7G8765.

Тип изделия

По назначению: электромагнитные клапаны для управления впрыском топлива, электромагнитные клапаны для управления впуском и выпуском воздуха, электромагнитные клапаны для системы канистр с углеродом и т.д.

По режиму работы: нормально закрытый тип электромагнитного клапана, например 186-1525.

Рабочие параметры

Напряжение: 12 В постоянного тока, 24 В постоянного тока являются общими.

Тип разъема: например, 2-контактный разъем.

Размер резьбы: например, 3/4-16.

Сценарий применения

Машиностроение: гидравлическая система, топливная система, система управления экскаваторами, бульдозерами, погрузчиками и другим оборудованием.

Двигатели: используются для управления впрыском топлива, впуском, выхлопом и другими органами управления различных двигателей Caterpillar, таких как C7, C9, 3306 и т.д.

Процесс производства

Материал: Корпус клапана часто изготавливается из стали, легированной стали и других материалов для обеспечения прочности и долговечности.

Обработка: Строгий производственный процесс и высокая точность изготовления обеспечивают стабильную работу и надежность электромагнитного клапана.

Подробный метод устранения неисправностей электромагнитного клапана картера

1. Устранение неисправностей катушки

1. Внешний осмотр

Внимательно осмотрите катушку соленоида на предмет явных признаков физического повреждения, таких как подгорание, изменение цвета или поломка. Если вы обнаружили следы ожогов на поверхности катушки, это обычно означает, что катушка подверглась воздействию высоких температур и могла замкнуться.

Проверьте изоляцию катушки на наличие трещин или отслоений, которые могут привести к короткому замыканию или утечке. Если изоляционный слой поврежден, дополнительно проверьте, не оголены ли, не оборваны ли и т. д. внутренние провода.

(ii) Измерение сопротивления

Используя диапазон сопротивления мультиметра, коснитесь измерительными проводами двух клемм электромагнитной катушки. В нормальных условиях значение сопротивления катушки должно находиться в пределах, указанных в спецификации изделия. Если результат измерения показывает, что значение сопротивления близко к нулю, это означает, что катушка может быть замкнута накоротко; если значение сопротивления бесконечно, это означает, что катушка разомкнута.

Сравните значения сопротивления катушек электромагнитных клапанов разных партий или одной и той же модели, которые работают нормально. Если измеренное значение тока сильно отклоняется от нормального диапазона, даже если оно не достигает уровня короткого замыкания или обрыва, это может означать, что с катушкой возникла проблема, например, частичное повреждение обмотки.

(III) Тест включения питания

В целях обеспечения безопасности подайте питание на электромагнитный клапан и измерьте температуру поверхности катушки с помощью инфракрасного термометра. Если температура катушки быстро повышается за короткий промежуток времени, даже значительно выходя за пределы нормального диапазона рабочих температур, это может быть связано с коротким замыканием внутри катушки, что приводит к чрезмерному току и нагреву.

Обратите внимание на то, издает ли катушка какие-либо необычные звуки при подаче питания, например, чрезмерное гудение. Ненормальный звук может быть вызван несбалансированной электромагнитной силой катушки или вибрацией железного сердечника, что также может быть связано с неисправностью катушки.

2. Устранение неисправностей сердечника клапана

1. Разборка и осмотр

Осторожно разберите электромагнитный клапан и снимите узел сердечника клапана. Проверьте, нет ли царапин, износа, деформации и т.п. на поверхности сердечника клапана. Если на поверхности сердечника клапана имеются очевидные царапины или износ, зазор между сердечником клапана и корпусом клапана может увеличиться, что повлияет на эффективность уплотнения и точность движения.

Проверьте прочность соединения сердечника клапана с пружиной, а также проверьте, не сломана ли пружина, не деформирована ли она и не потеряла ли свою эластичность. Из-за поломки пружины сердечник клапана не сможет нормально вернуться в исходное положение, что повлияет на нормальную работу электромагнитного клапана.

(II) Тест действия

После извлечения сердечника клапана из корпуса клапана нажмите на сердечник клапана вручную, чтобы почувствовать плавность его движения. В нормальных условиях плунжер клапана должен свободно перемещаться в корпусе клапана без явного заедания или сопротивления. Если вы чувствуете сильное сопротивление при нажатии на сердечник клапана или даже не можете его нажать, это может быть связано с тем, что в корпус клапана попали загрязнения и застряли между сердечником клапана и корпусом клапана, или поверхность сердечника клапана повреждена, что приводит к увеличению трения.

Проверьте, соответствует ли ход сердечника клапана в корпусе клапана требованиям. Максимальный ход сердечника клапана можно измерить с помощью такого инструмента, как штангенциркуль, и сравнить со стандартным значением, указанным в спецификации изделия. Если ход недостаточный или слишком большой, это может повлиять на нормальную работу электромагнитного клапана.

(III) Проверка жидкости

Проверьте, чистая ли жидкость, проходящая через электромагнитный клапан. Если жидкость содержит примеси, частицы и т. д., они, скорее всего, попадут в корпус клапана и приведут к застреванию сердечника клапана. На входе жидкости можно установить фильтр и регулярно проверять засоренность фильтра, чтобы определить степень загрязнения жидкости.

Проверьте, соответствуют ли свойства жидкости применимому диапазону электромагнитного клапана. Например, если электромагнитный клапан подходит для определенной жидкости или газа, но фактически используемая жидкость не соответствует требованиям, это может привести к коррозии или повреждению сердечника клапана и уплотнений.

3. Устранение неполадок, связанных с нарушением герметичности

1. Внешний осмотр

Проверьте внешний вид уплотнения на наличие следов старения, деформации, трещин или повреждений. Старение уплотнений обычно проявляется в затвердевании поверхности, потере эластичности и потемнении цвета; деформация может привести к тому, что уплотнение не сможет быть правильно установлено в уплотнительной канавке; растрескивание и повреждение напрямую приведут к выходу уплотнения из строя.

Проверьте, правильно ли установлено уплотнение и нет ли перекосов, отклонений и т. д. Неправильная установка является одной из распространенных причин выхода из строя уплотнения. Даже если само уплотнение хорошего качества, неправильная установка повлияет на эффективность уплотнения.

(II) Обнаружение утечек

При работе электромагнитного клапана внимательно проверьте соединение электромагнитного клапана с трубопроводом, стыковочную поверхность корпуса клапана и другие возможные утечки, чтобы убедиться в отсутствии утечки жидкости. Вы можете нанести мыльную воду на эти места. Если появятся пузырьки, это означает, что есть утечка.

Некоторые небольшие утечки трудно заметить невооруженным глазом. На этом этапе вы можете использовать оборудование для испытания под давлением, чтобы провести испытание давлением в системе, где расположен электромагнитный клапан. Закройте соответствующие клапаны, чтобы поддерживать определенное давление в системе, и наблюдайте, падает ли давление. Если давление значительно падает, это означает, что в системе есть утечка и необходимо провести дальнейшее исследование места утечки.

(III) Проверка материала уплотнения

Убедитесь, что материал уплотнения соответствует рабочим требованиям электромагнитного клапана. Различные жидкости и рабочие среды предъявляют различные требования к уплотнительным материалам. Например, в условиях высоких температур требуются уплотнительные материалы, устойчивые к высоким температурам; в коррозионных жидкостях требуются уплотнительные материалы, устойчивые к коррозии. Если материал уплотнения выбран неправильно, это может легко привести к повреждению уплотнения.

Проверьте, не истек ли срок службы уплотнений. Уплотнения являются изнашивающимися деталями и имеют определенный срок службы. Если уплотнитель используется слишком долго, даже если на его внешнем виде нет видимых повреждений, он может потерять свои уплотнительные свойства из-за старения и со временем его придется заменить.

4. Устранение неполадок электрического соединения

1. Проверка вилки/розетки

Проверьте, не деформированы ли, не окислены ли, не подверглись ли коррозии и т. д. металлические язычки вилки и розетки. Деформированный язычок может неплотно прилегать к вилке или розетке, что приведет к плохому контакту; окисление и коррозия увеличат сопротивление контакта и повлияют на передачу тока. Вы можете использовать наждачную бумагу, чтобы аккуратно отполировать окисленные или корродированные участки и восстановить хорошую проводимость.

Проверьте надежность крепления проводов в вилке, а также их надежность и отсутствие ослабления или отсоединения. Ненадежное соединение проводов увеличит сопротивление контактов и приведет к невозможности правильной работы электромагнитного клапана. Для подтягивания или закрепления ослабленных проводов можно использовать отвертку или плоскогубцы.

(II) Проверка электропроводки

Проверьте правильность электропроводки по схеме электропроводки электромагнитного клапана. Проверьте, подключены ли линии электропитания, управления и т. д. в соответствии с требованиями, а также нет ли неправильных подключений или обратной полярности. Неправильное подключение может привести к отказу электромагнитного клапана или даже повреждению электромагнитного клапана или соответствующего контрольного оборудования.

Проверьте цепь на наличие повреждений, коротких замыканий или обрывов. Для измерения значения сопротивления или непрерывности цепи можно использовать диапазон сопротивления или непрерывности мультиметра. Если значение сопротивления линии ненормально велико или бесконечно, это означает, что линия может быть оборвана; если значение сопротивления приближается к нулю, возможно короткое замыкание.

(III) Проверка цепи управления

Проверьте, не перегорел ли предохранитель в цепи управления. Если предохранитель перегорает, это означает, что в цепи управления могут быть проблемы, такие как перегрузка и короткое замыкание. Необходимо дополнительно выяснить причину неисправности и заменить предохранитель перед повторным тестированием.

Проверьте правильность работы реле, контакторов и других компонентов в цепи управления. Определить, неисправен ли компонент, можно, наблюдая за его работой и измеряя его рабочее напряжение и ток. Если компонент в цепи управления выходит из строя, это также может привести к неправильной работе электромагнитного клапана.
