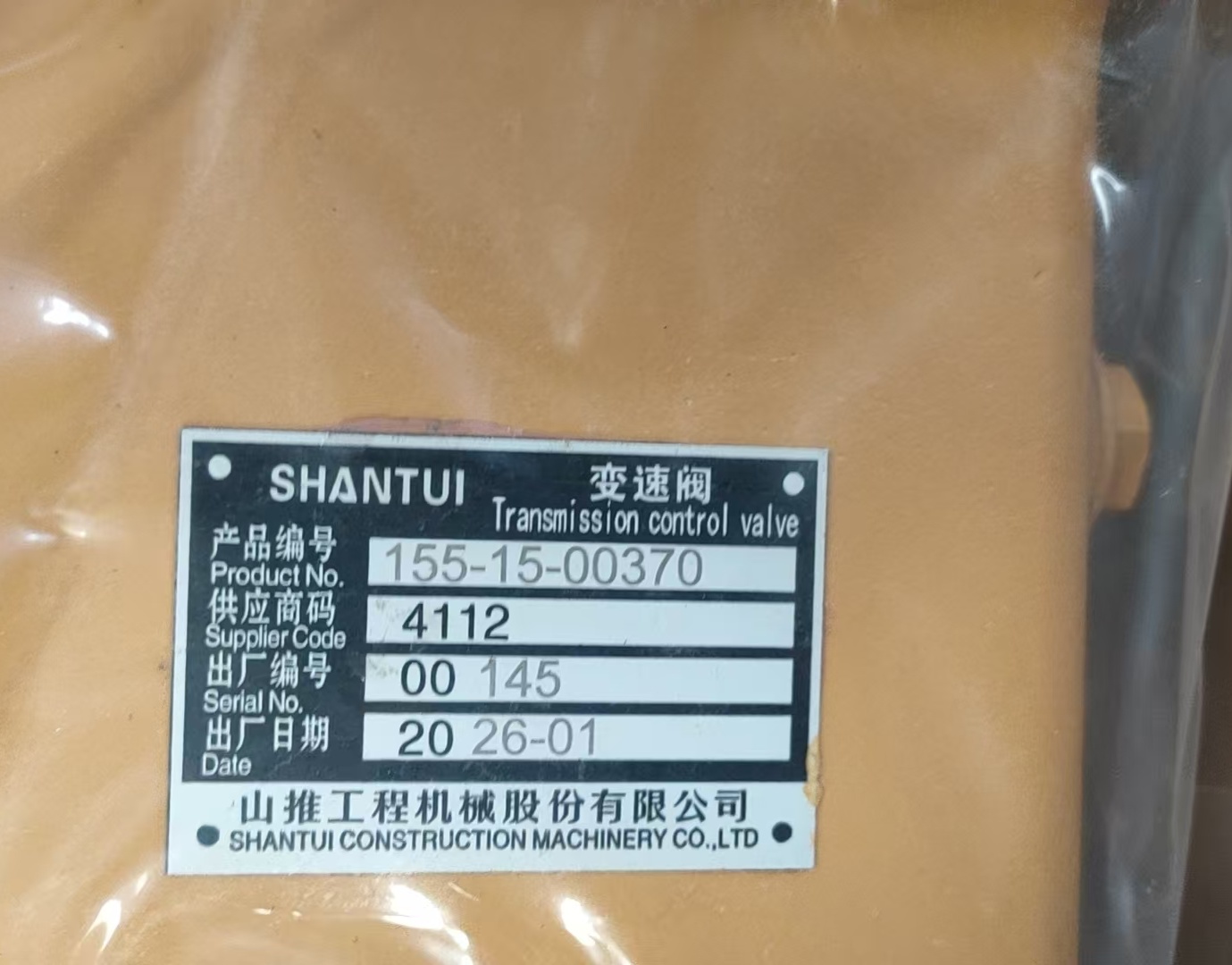

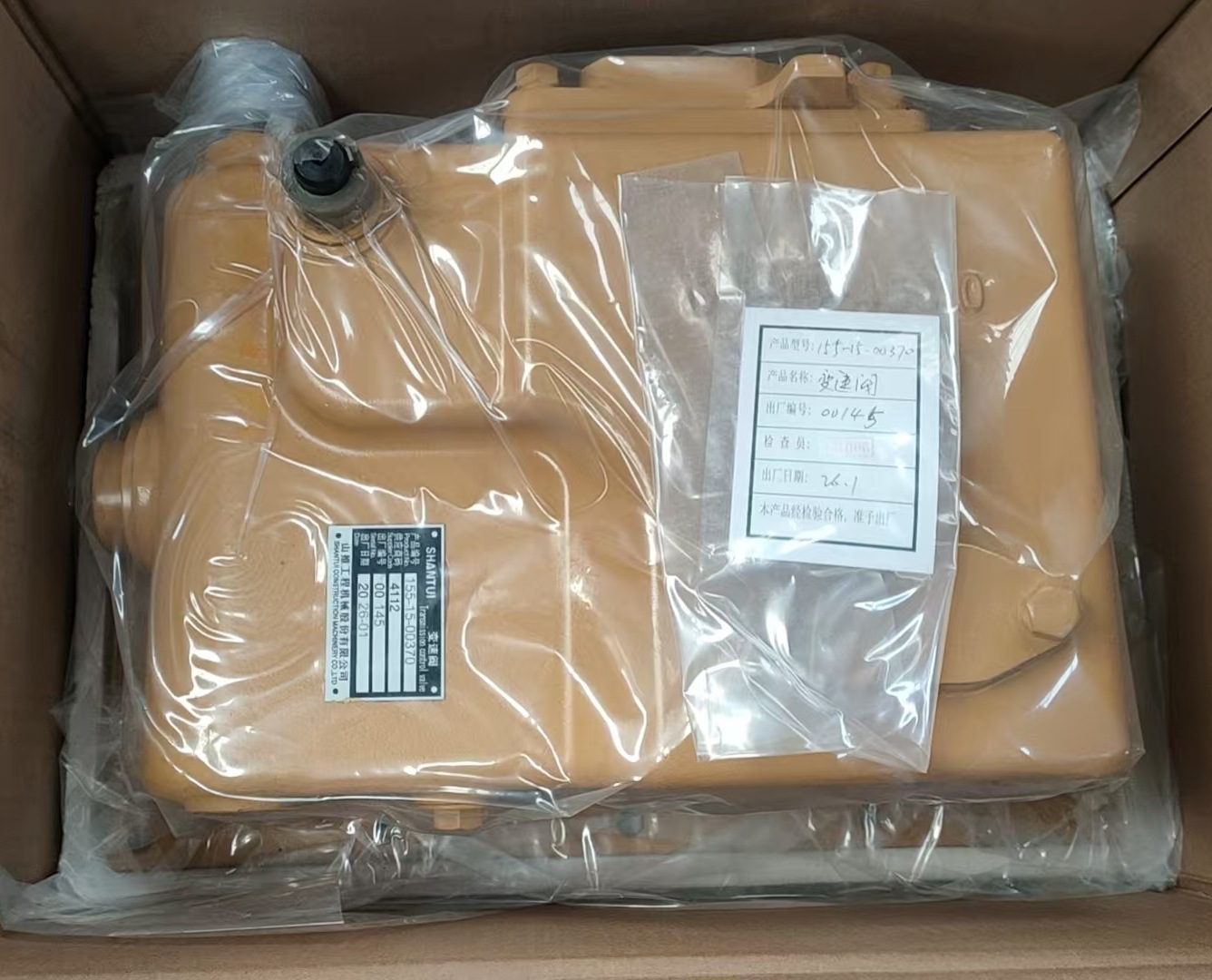

Shantui 155-15-00370 Клапан управления трансмиссией

Клапан управления трансмиссией с артикулом 155-15-00370 является ключевым гидравлическим узлом трансмиссии тяжелых бульдозеров Shantui (модели SD22, SD32 и др.). Он предназначен для управления потоком гидравлической жидкости в коробке передач, обеспечивая плавное и точное переключение передач, а также защиту трансмиссии от перегрузок. Данная деталь разработана специально для работы в условиях максимальных нагрузок, вибраций и перепадов температур, характерных для строительной и горнодобывающей техники. В отличие от неоригинальных аналогов, оригинальный клапан 155-15-00370 гарантирует стабильную производительность, минимальный износ и защиту всей трансмиссии бульдозера.

Материалы и технические характеристики

Основная особенность клапана управления трансмиссией Shantui 155-15-00370 заключается в использовании высококачественных материалов и современных технологий изготовления, что придает ему исключительные эксплуатационные свойства:

• Корпус клапана: Изготовлен из высокопрочного легированного чугуна с высокой плотностью и устойчивостью к внутреннему давлению. Внутренние каналы для гидравлической жидкости проходят прецизионную обработку, что обеспечивает минимальное сопротивление потоку и точное распределение давления.

• Плунжеры и золотники: Выполнены из высокопрочной легированной стали с термической обработкой и полировкой поверхностей. Это обеспечивает высокую износостойкость, плавность хода и герметичность при высоком давлении.

• Система уплотнения: Комплект уплотнений состоит из высококачественного нитрильного каучука (NBR) и полиуретановых колец. NBR обеспечивает отличную герметичность при температурах от -40 °C до 120 °C и устойчив к деформации под высоким давлением.

• Покрытие защиты: Корпус имеет защитное покрытие типа "покрытие для тяжелой техники" (желтый цвет по стандарту RAL 1003), устойчивое к коррозии, УФ-излучению, абразивным частицам и химическим воздействиям.

Технические параметры клапана 155-15-00370 (согласно спецификации Shantui):

• Тип: Многоканальный гидравлический клапан управления трансмиссией

• Рабочее давление: До 3,0 МПа (30 бар)

• Количество каналов: Рассчитано под 3-ступенчатую/4-ступенчатую коробку передач бульдозера SD22

• Материал корпуса: Высокопрочный легированный чугун

• Рабочая жидкость: Трансмиссионное гидравлическое масло Shantui / ISO VG 46

• Масса узла: Приблизительно 25-30 кг (в зависимости от полноты комплектации)

Каждый клапан проходит многоэтапный контроль качества на заводе-изготовителе Shantui: визуальный осмотр, контроль размеров, испытание на герметичность под высоким давлением, тесты на переключение передач и нагрузочные испытания. Это подтверждается сертификатами соответствия и индивидуальным серийным номером на этикетке.

Область применения

Клапан управления трансмиссией 155-15-00370 предназначен для установки в следующие модели бульдозеров Shantui:

1. Бульдозер Shantui SD22: Основное применение, является центральным узлом управления гидравлической коробкой передач.

2. Бульдозер Shantui SD32: Аналогичная модель с повышенной мощностью, где требуется такой же высокий уровень производительности клапана.

3. Другая тяжелая техника: Может использоваться для модернизации или ремонта других машин строительной и горнодобывающей техники, совместимых по параметрам с SD22/SD32.

Благодаря универсальной конструкции и высокой адаптивности, данный клапан подходит как для первоначальной установки на новые бульдозеры, так и для замены изношенных узлов в процессе капитального ремонта, что делает его востребованным как у официальных дилеров Shantui, так и у независимых сервисных центров.

Функциональное назначение

Основная функция клапана управления трансмиссией 155-15-00370 — управление потоком гидравлической жидкости в коробке передач бульдозера, обеспечивая плавное и точное переключение передач.

В процессе работы бульдозера клапан выполняет следующие критически важные задачи:

1. Переключение передач: Приводит в действие муфты сцепления и тормоза в коробке передач, обеспечивая переключение между передними/задними передачами и разными скоростными режимами.

2. Плавность переключения: Регулирует давление гидравлической жидкости при переключении, предотвращая рывки и ударные нагрузки на трансмиссию, что продлевает срок службы коробки передач.

3. Защита от перегрузок: Встроенные предохранительные клапаны ограничивают максимальное давление в системе, защищая коробку передач и двигатель от перегрузок и поломок.

4. Герметизация и стабильность: Предотвращает утечку гидравлической жидкости, обеспечивая стабильное давление в системе и предотвращая попадание внешней пыли и грязи в трансмиссию.

5. Управление режимом работы: Обеспечивает переключение между режимами движения (вперед/назад), что критично для работы бульдозера при разработке грунта, планировке площадок и других операциях.

Правильная работа клапана 155-15-00370 напрямую влияет на производительность, безопасность и срок службы бульдозера: он обеспечивает точное управление трансмиссией, защищает коробку передач от поломок и предотвращает дорогостоящие ремонты.

Преимущества перед неоригинальными аналогами

Многие покупатели выбирают неоригинальные аналоги клапана 155-15-00370 из-за более низкой цены, но такие узлы имеют ряд существенных недостатков по сравнению с оригинальным продуктом Shantui:

1. Низкая точность обработки: Неоригинальные клапаны часто имеют отклонения в размерах каналов и плунжеров, что приводит к неравномерному распределению давления, рывкам при переключении передач и быстрому износу.

2. Плохая герметизация: Аналоги часто используют низкокачественные уплотнения из нестабильного каучука, что приводит к утечкам гидравлической жидкости уже через несколько месяцев эксплуатации. Утечки снижают эффективность работы и приводят к выходу из строя коробки передач.

3. Низкая прочность материалов: Неоригинальные изделия часто изготовлены из низкокачественного чугуна без необходимой термической обработки. Это приводит к деформации корпуса под высоким давлением и быстрому выходу из строя клапана.

4. Отсутствие гарантии: Неоригинальные аналоги не имеют официальной гарантии производителя, и при их выходе из строя все расходы на ремонт и замену несет пользователь. Оригинальный клапан 155-15-00370 поставляется с гарантией Shantui, подтверждающей его качество и надежность.

5. Короткий срок службы: Неоригинальные клапаны часто выходят из строя уже через 1-2 года интенсивной эксплуатации, тогда как оригинальный узел сохраняет свои свойства на протяжении всего ресурса бульдозера (до 10 000+ часов работы).

Монтаж и техническое обслуживание

Монтаж клапана управления трансмиссией Shantui 155-15-00370 должен выполняться квалифицированным специалистом с соблюдением всех инструкций по ремонту бульдозеров Shantui. Неправильный монтаж может привести к утечкам, нестабильной работе трансмиссии, поломке коробки передач и выходу из строя клапана. Рекомендуется выполнять следующие шаги:

1. Подготовка к монтажу:

• Очистить монтажные поверхности коробки передач от грязи, ржавчины и остатков старого герметика.

• Проверить новый клапан на отсутствие внешних дефектов, царапин на плунжерах и повреждений корпуса.

• Убедиться в наличии и целости всех уплотнительных колец и шайб в комплекте.

• Заполнить внутренние каналы клапана чистым гидравлическим маслом перед монтажом (для облегчения запуска и предотвращения сухого трения).

• Аккуратно установить клапан на посадочное место в коробке передач, используя подъемное оборудование (так как масса узла значительная).

• Закрепить клапан на болтах с помощью стандартных гаек, соблюдая последовательность затяжки (крест-накрест) и рекомендуемый момент затяжки (указан в руководстве по ремонту бульдозера Shantui SD22/SD32).

• Подключить гидравлические шланги и линии к штуцерам клапана, убедившись в герметичности резьбовых соединений (использовать уплотнительные кольца или герметик).

• Подключить все электрические или механические приводы управления (если предусмотрено конструкцией).

• Запустить двигатель и дать ему поработать на холостом ходу.

• Проверить клапан в работе: выполнить несколько циклов переключения всех передач (вперед/назад, низкая/высокая скорость).

• Визуально проверить область соединений шлангов и штуцеров на отсутствие утечек гидравлической жидкости.

• Прослушать работу клапана и коробки передач на предмет посторонних шумов, скрипа или вибраций (эти признаки могут указывать на неплотное прилегание или износ).

• Проверить плавность переключения передач и отсутствие рывков при движении бульдозера.

Для продления срока службы клапана 155-15-00370 рекомендуется регулярно проводить техническое обслуживание:

• Контроль уровня масла: Регулярно проверять уровень гидравлической жидкости в баке трансмиссии, при необходимости долить масло.

• Замена масла и фильтров: Каждые 2000 часов эксплуатации (или 1 год) заменять трансмиссионное гидравлическое масло и фильтры, используя только оригинальные материалы Shantui.

• Проверка уплотнений: При появлении утечек жидкости или нестабильной работе трансмиссии проверять состояние уплотнительных колец и при необходимости заменять их.

• Чистка фильтров: Регулярно чистить или заменять фильтры гидравлической системы, чтобы предотвратить попадание абразивных частиц в клапан и коробку передач.

Заключение

Клапан управления трансмиссией 155-15-00370 является центральным узлом гидравлической системы тяжелого бульдозера Shantui SD22/SD32, обеспечивая надежное и точное управление трансмиссией в самых суровых условиях эксплуатации. Изготовленный из высокопрочных материалов с соблюдением всех стандартов OEM Shantui, оригинальный клапан гарантирует долгую службу, сохранение мощности и защиту всей трансмиссии бульдозера.

Использование неоригинальных аналогов вместо клапана 155-15-00370 приводит к потере производительности, частым поломкам, утечкам гидравлической жидкости и дополнительным расходам на ремонт. Оригинальный продукт Shantui является инвестицией в надежность и долговечность техники. Для предприятий, эксплуатирующих бульдозеры Shantui, выбор оригинального клапана 155-15-00370 — это гарантия качества, безопасности и минимальных затрат на обслуживание.
