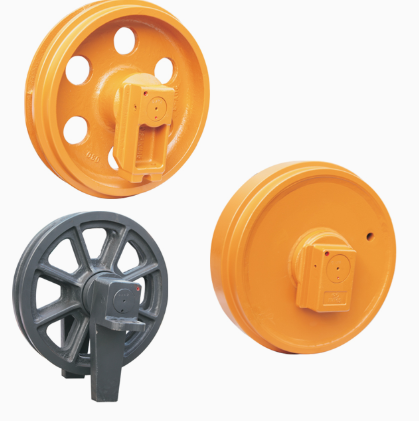

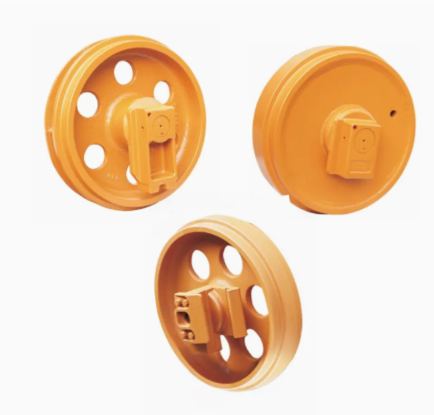

Caterpillar Натяжной ролик E320

Представление продукта

Подробная информация о продукте

Структурный состав: обычно состоит из корпуса колеса, подшипников, вала, уплотнений и т. д. Корпус колеса является основной частью направляющего колеса. Он обычно сваривается из литой стали высокой закалки или высококачественной конструкционной стали, а протектор подвергается индукционной закалке для повышения износостойкости и прочности. Подшипники и валы устанавливаются внутри корпуса колеса для поддержки вращения корпуса колеса. Подшипники обычно используют биметаллические подшипники или литые подшипники из медного сплава, которые подходят для условий низкой скорости и высокой нагрузки. Уплотнения используются для предотвращения утечки смазочного масла и попадания пыли и загрязнений.

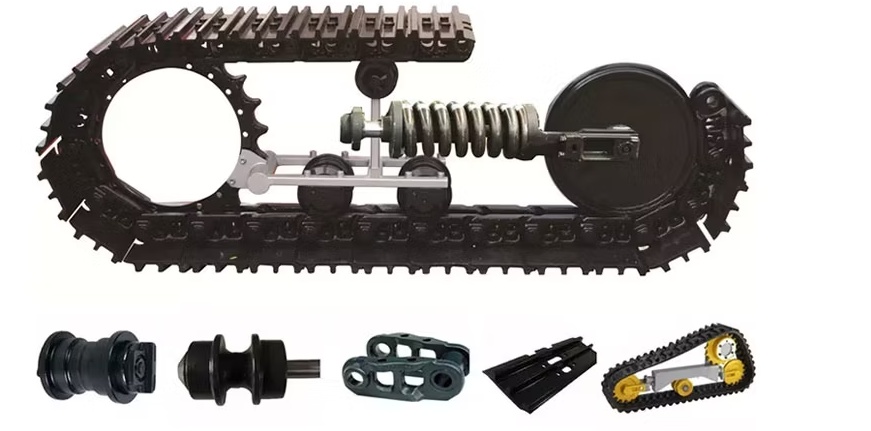

Принцип работы: устанавливается на переднем или заднем конце гусеницы экскаватора и направляет гусеницу для движения в заданном направлении, взаимодействуя с гусеницей. В то же время он взаимодействует с натяжным устройством для поддержания натяжения гусеницы, чтобы гусеница не ослабевала и не отклонялась во время процесса ходьбы, обеспечивая устойчивость и надежность ходьбы экскаватора.

Технические характеристики и модели: Различные модели экскаваторов оснащены направляющими колесами различных спецификаций. Общие спецификации включают диаметр колеса, ширину колеса, количество зубьев и т. д. Например, направляющее колесо экскаватора массой 6–9 тонн может иметь диаметр 200 мм.

Этапы установки

Подготовка: Установите экскаватор на ровной, твердой поверхности, выключите двигатель и отсоедините источник питания. Подготовьте необходимые инструменты, такие как гаечные ключи, головки, домкраты и т. д., а также новые направляющие колеса и соответствующие уплотнения, смазку и т. д.

Разборка гусеницы: Если гусеница натянута, сначала снимите масленку натяжителя гусеницы, выпустите смазку и ослабьте гусеницу. Затем используйте домкрат, чтобы подпереть гусеничную тележку с одной стороны экскаватора так, чтобы она находилась на определенном расстоянии от земли для удобства эксплуатации. С помощью гаечного ключа или другого инструмента ослабьте соединительные болты гусеничной ленты, снимите гусеничную ленту с экскаватора и установите ее в подходящем месте.

Снимите старое направляющее колесо: Ослабьте крепежные болты направляющего колеса и снимите старое направляющее колесо с места установки. Будьте осторожны, чтобы сохранить снятые болты, прокладки и другие детали.

Чистка и осмотр: Используйте чистую ткань или щетку, чтобы очистить область установки направляющего колеса от грязи, ржавчины и т. д., а также проверьте, является ли поверхность установки ровной и не имеет повреждений. Одновременно проверьте, нет ли на новом направляющем колесе дефектов внешнего вида, легко ли вращается подшипник и т. д.

Установите новое направляющее колесо: Нанесите необходимое количество смазки на подшипник и вал нового направляющего колеса, правильно установите направляющее колесо в положение установки, затяните крепежные болты и затяните их в соответствии с указанным моментом затяжки.

Установите гусеничную тележку: наденьте гусеничную тележку на направляющее колесо и ведущее колесо и отрегулируйте положение гусеничной тележки так, чтобы она правильно зацепилась с направляющим колесом и другими движущимися частями. Затем затяните болты соединения гусеницы, чтобы обеспечить ее надежное соединение.

Отрегулируйте натяжение: введите масло в гусеницу через устройство натяжения гусеницы, чтобы гусеница достигла необходимого натяжения. В общем случае натяжение гусеничной ленты должно быть таким, чтобы при стоянке экскаватора между серединой гусеничной ленты и опорным колесом оставался определенный зазор.

Проверка и тестирование: Запустите экскаватор и дайте ему проехать некоторое расстояние. Проверьте, могут ли направляющие колеса вращаться гибко, а также не отклонены ли или ненормально изношены гусеничные ленты.

Распространенные неисправности

Повреждение подшипника: Длительное использование, плохая смазка, перегрузка и другие причины могут привести к износу и повреждению подшипника, что может проявляться в виде ненормального шума или заедания при вращении направляющего колеса, а также сильного нагрева подшипника.

Износ колес: Из-за длительного трения о рельсы протектор колеса изнашивается, что приводит к уменьшению диаметра колеса и образованию неровностей на поверхности, что влияет на направляющий эффект рельса и может вызвать такие проблемы, как отклонение пути и сход с рельсов.

Выход из строя уплотнений: Старение и повреждение уплотнений приведет к утечке смазочного масла, что приведет к потере смазки подшипниками и другими компонентами. В то же время пыль и загрязнения могут легко проникнуть внутрь, что усугубит износ компонентов.

Износ вала: проблемы с посадкой вала и подшипника или корпуса колеса, а также чрезмерное внешнее усилие могут привести к износу и деформации вала, что повлияет на нормальную работу направляющего колеса.

Послепродажное обслуживание

Гарантийный срок: Как правило, гарантийный срок для направляющих колес экскаваторов составляет 1 год. В течение гарантийного срока, если отказ произошел из-за проблем с качеством продукции, поставщик или производитель предоставит бесплатные услуги по ремонту или замене.

Поставка аксессуаров: Мы можем своевременно поставлять оригинальные направляющие колеса и сопутствующие аксессуары, гарантируя качество и совместимость аксессуаров для удовлетворения потребностей пользователей в техническом обслуживании.

Техническая поддержка: Производители или дилеры будут предоставлять пользователям профессиональную техническую поддержку и отвечать на вопросы пользователей об установке, использовании, обслуживании и т. д. по телефону, через Интернет и т. д.

Ремонтные услуги: у нас есть профессиональная ремонтная бригада и сеть послепродажного обслуживания, которые могут предоставить услуги по ремонту «от двери до двери», или пользователи могут отправить устройство в указанную ремонтную мастерскую для ремонта.

Наиболее распространенными неисправностями направляющих колес экскаваторов являются:

Проблемы с износом

Износ протектора колеса: из-за длительного трения о рельсы протектор колеса изнашивается неравномерно, что приводит к неровной поверхности и уменьшению диаметра колеса. Это ухудшит координацию между гусеницей и направляющим колесом и легко может вызвать такие проблемы, как отклонение и подпрыгивание гусеницы, что повлияет на устойчивость хода экскаватора, а также может ускорить износ гусеницы.

Износ паза: паз в середине направляющего колеса, используемый для зажима пути, изношен, из-за чего паз становится больше, что может привести к легкому выскальзыванию пути из паза во время работы и сходу с рельсов.

Износ цапфы: из-за длительной нагрузки и относительного движения цапфа направляющего колеса и подшипника или втулки изнашивается, что приводит к увеличению зазора в посадке, в результате чего направляющее колесо начинает качаться и застревать при вращении, что влияет на его нормальную работу.

Выход из строя подшипника и вала

Повреждение подшипника: Недостаточная смазка, длительная перегрузка, попадание примесей и другие причины приводят к износу шариков, дорожек качения и других компонентов подшипника, усталостному отслаиванию, трещинам и другим повреждениям, что приводит к ненормальному шуму, вибрации и даже заклиниванию при вращении направляющего колеса.

Износ и деформация вала: При длительном использовании вал может изнашиваться и деформироваться из-за неравномерной нагрузки, перегрузки и т. д. Износ вала снизит точность установки, а деформация вала приведет к смещению положения установки направляющего колеса, что повлияет на нормальное направление гусеницы, а также может вызвать ненормальный износ других компонентов.

Выгорание втулки: Состояние смазки между валом направляющего колеса и втулкой ухудшается, и граничная смазка постепенно переходит в состояние частичного сухого трения, что приводит к повышению температуры втулки и ее выгоранию.

Проблемы с герметизацией

Старение и повреждение уплотнений: После длительного использования уплотнители стареют, твердеют, трескаются и т. д., теряют свои уплотнительные свойства и вызывают утечку смазочного масла. В то же время посторонние примеси, такие как пыль и грязь, могут легко проникнуть внутрь направляющего колеса, что приведет к ускорению износа деталей и сокращению срока службы направляющего колеса.

Неправильная установка уплотнения: Если при установке уплотнения направляющего колеса оно установлено неправильно, перекручено или повреждено, это также может привести к выходу уплотнения из строя, утечке масла и проникновению загрязнений.

Ошибки установки и позиционирования

Ослабленные крепежные болты: Крепежные болты направляющего колеса могут ослабнуть из-за вибрации, ударов и т. д. во время работы экскаватора. Ослабленные болты изменят положение установки направляющего колеса, что приведет к неравномерному усилию на пути, отклонению, сходу с рельсов и другим проблемам.

Смещение положения направляющего колеса: во время установки или эксплуатации направляющее колесо может быть смещено, например, не находиться в одной плоскости или на одной прямой с ведущим колесом, опорным колесом и т. д. Это приведет к возникновению ненормальной силы на пути во время работы, ускорит износ пути и направляющего колеса, а также увеличит риск схода пути с рельсов.

Неисправности, связанные с натяжителем

Неисправность натяжного цилиндра: Натяжной цилиндр является важным компонентом для регулировки натяжения гусеницы. Если масляное уплотнение натяжного цилиндра повреждено или поршень изношен, это приведет к утечке в цилиндре и не сможет поддерживать нормальное натяжение гусеницы, делая гусеницу слишком свободной и склонной к сходу с рельсов.

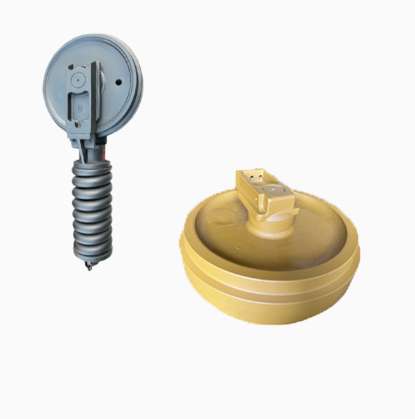

Неисправность натяжной пружины: Натяжное устройство некоторых направляющих колес использует метод натяжения пружины. После длительного использования пружина может ослабнуть в эластичности или сломаться, что приведет к недостаточному натяжению гусеницы.

Основная информация:

Особенности продукта:

Выставочные шкафы

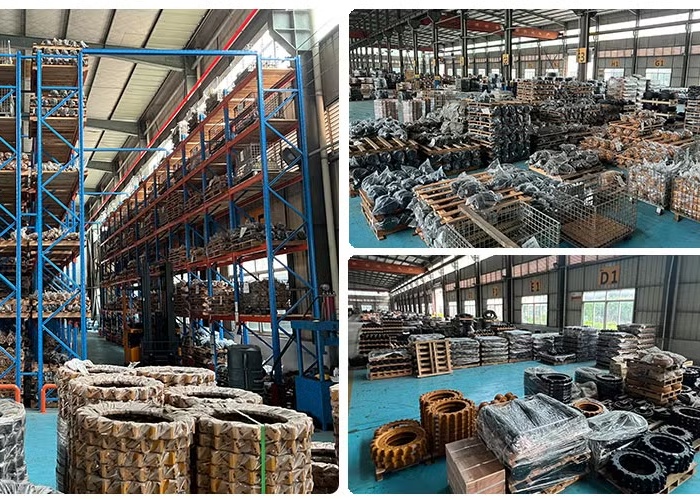

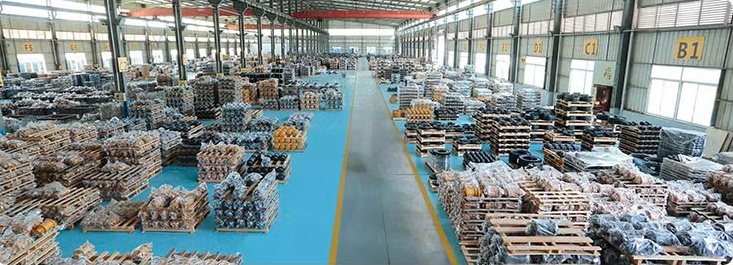

Знакомство с заводом

На заводе работает команда высококвалифицированных и опытных инженеров, которые непрерывно внедряют технологические инновации и совершенствуют продукцию. В настоящее время предприятие владеет рядом независимых прав интеллектуальной собственности и запатентованных технологий. Выпускаемая строительная техника включает широкий ассортимент оборудования, такого как экскаваторы, погрузчики, краны, бульдозеры и другие машины. Продукция отличается высокой производительностью, надежностью, энергоэффективностью и экологичностью, а также способностью адаптироваться к сложным условиям эксплуатации в различных климатических и рабочих средах по всему миру.

Награды и квалификация

часто задаваемые вопросы

1. В какие страны мы экспортируем?

Азия: Вьетнам, Индия, Индонезия, Пакистан, Казахстан, Узбекистан и т.д.

Европа: Россия, Беларусь, Украина, Литва, Саудовская Аравия и др.

Южная Америка: Бразилия, Чили, Парагвай, Аргентина и др.

Африка: ЮАР, Эфиопия, Ливия и др.

2.Какие условия оплаты мы можем принять?

Обычно мы можем работать на T/T, 30% TT перед производством и 70% TT перед отгрузкой

3.Какие способы логистики мы можем работать для доставки?

1) Для большинства стран Европы, Южной Америки и Африки и т.д. мы можем пойти по контейнеру или Roro через океанский фрахт.

2) Для соседних стран Китая, таких как Россия, Вьетнам, Казахстан, Узбекистан и т.д. мы можем доставить по автомобильной или железной дороге.

3) Для легких запасных частей в срочном требовании, мы можем отправить его с помощью международной курьерской службы, таких как DHL, TNT, EMS или других воздушных перевозок.

4. Как вы можете гарантировать, что вы доставили товары клиентам?

A: Мы предоставим вам полную информацию о доставке для вас подтвердил.

5.Каковы наши преимущества по сравнению с другими производителями/фабриками?

1) Надежное качество: Тщательно выбираем постоянных производителей для поддержки запасных частей, таких как двигатели, мосты, трансмиссии, и многие части, разработанные и произведенные нами, всегда адаптируя лучшие материалы.

2)Конкурентоспособная цена: Концентрация механизированного производства в больших количествах снижает производственные затраты, чтобы обеспечить конкурентоспособную цену.

3) Команда обслуживания: Во-первых, наши менеджеры по продажам работают 24 часа в сутки, готовы ответить на ваши вопросы в любое время. Во-вторых, профессиональная команда технического обслуживания со старшими техниками, готовая предоставить услуги поддержки пользователям и дилерам. Большинство проблем может быть решено в течение 24 часов.

4) Быстрая доставка: Как правило, мы можем доставить в течение 10 рабочих дней на заводе после получения предоплаты от клиентов.

6. Как вы можете предоставить клиентам послепродажное обслуживание?

A: Мы ответим вам в первое время и поможем вам решить проблемы в течение 24 часов. Если мы действительно нуждаемся в вашем местном, мы

Мы отправим вашего профессионального человека в ваш населенный пункт, чтобы помочь вам решить проблемы без каких-либо колебаний, поставлять вам всестороннее
